鍍鋅鐵皮風管的焊接步驟及薄弱焊接原因分析
一、鍍鋅鐵皮風管的焊接步驟

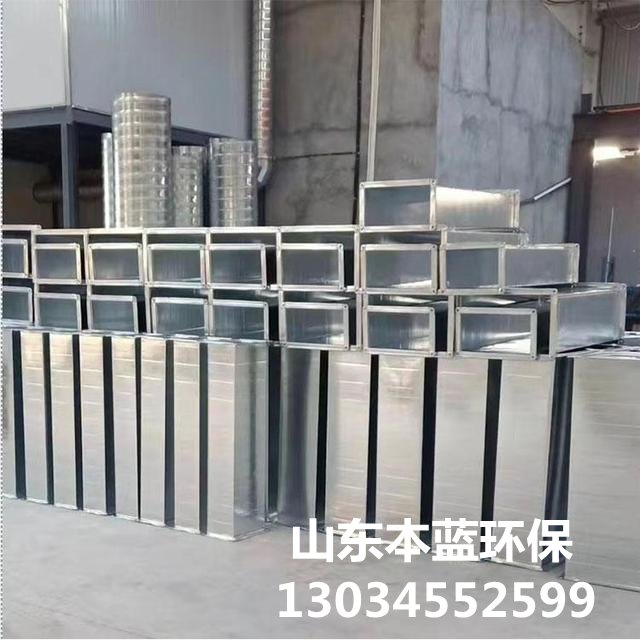

鍍鋅鐵皮風管是建筑通風、空調系統中常見的管道材料，其焊接質量直接影響系統的密封性和使用壽命。以下是標準焊接流程：
1. 準備工作
材料檢查：確認鍍鋅鐵皮厚度（通常0.82mm）、表面無劃痕、銹蝕或鋅層脫落。
工具準備：電焊機、氬弧焊機（***先選用，減少鋅層破壞）、角磨機、焊條（不銹鋼或鍍鋅專用焊條）、夾具等。
防護措施：佩戴焊接面罩、手套、防塵口罩（避免吸入鋅蒸氣）。
2. 下料與成型
根據設計圖紙切割鐵皮（機械剪板或激光切割），確保邊緣平直。
通過折彎?rùn)C(jī)或卷圓機加工成圓形或矩形風管，拼接處預留12cm搭接邊。
3. 清潔處理
用酒精或丙酮擦拭焊接區域，去除油污、灰塵。
對局部破損的鍍鋅層進行補涂防銹漆。
4. 焊接操作
定位焊：點焊固定接口，間距510cm，確保對齊無錯位。
正式焊接：
薄板焊接（≤1.2mm）：采用氬弧焊（TIG）或脈沖電焊，電流控制在6090A，避免燒穿。
厚板焊接（＞1.2mm）：分層焊接，每層焊后清理熔渣。
焊縫形式：對接焊用于直縫，角焊用于法蘭連接，咬邊深度≤0.5mm。
5. 焊后處理
打磨焊縫至平整，清除飛濺物。
涂刷環氧富鋅涂料或銀粉漆，修復受損鍍鋅層。
漏風測試：加壓至1.5倍工作壓力，肥皂水檢測泄漏點。
二、薄弱環節的焊接缺陷及原因
焊接質量受多種因素影響，常見問題如下：
1. 焊縫開裂
原因：
未按規范開坡口，導致熔深不足。
鍍鋅層高溫汽化產生氣孔，降低強度。
冷卻過快引發殘余應力集中。
解決：預熱至150200℃減緩冷卻，使用專用不銹鋼焊條。
2. 氣孔與夾渣
原因：
焊接環境潮濕，水分分解產生氫氣。
層間熔渣未清理干凈。
解決：保持作業區干燥，每道焊縫徹底清渣。
3. 未焊透
原因：
電流過小或焊接速度過快。
對口間隙過窄（應≥2mm）。
解決：調整參數，使用背襯板保證根部熔合。
4. 變形超標
原因：
熱輸入量過***，未采用分段跳焊。
缺乏剛性固定。
解決：對稱施焊，增加臨時支撐。
5. 鋅層破壞加速腐蝕
原因：
連續焊接導致鋅層***面積燒毀。
焊后未及時防腐。
解決：間斷焊接+背面氣體保護，修補鋅層。
三、質量控制建議
人員資質：焊工需持證上崗，熟悉鍍鋅鋼焊接***性。
過程監控：執行ISO 3834標準，每批次抽檢10%焊縫。
驗收標準：參照《GB 502432016通風與空調工程施工規范》，漏光法檢測合格率≥95%。
通過規范操作和缺陷預防，可顯著提升鍍鋅風管焊接可靠性，延長系統服役周期。
